REOWAVE

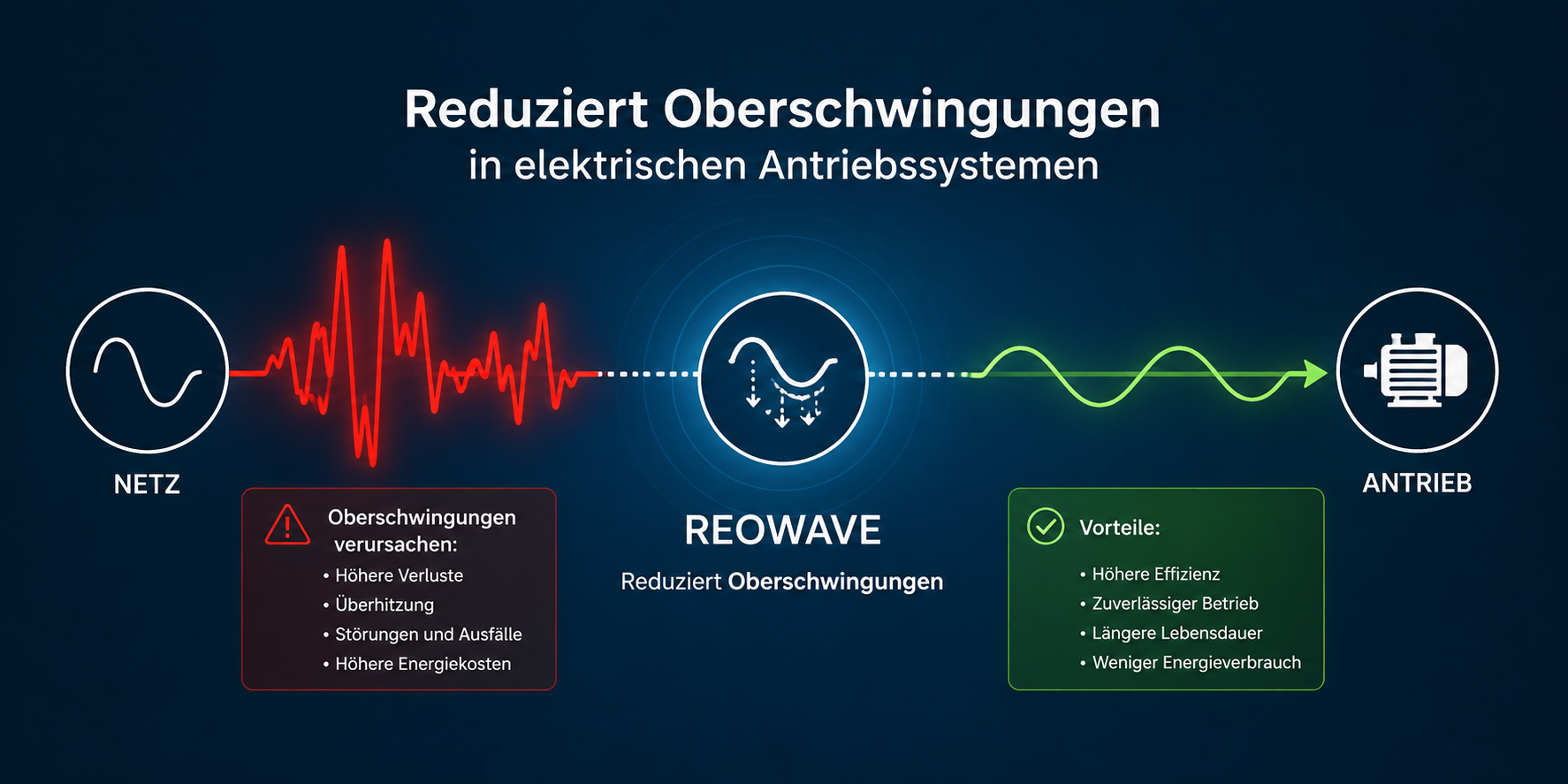

Reduziert Oberschwingungen in elektrischen Antriebssystemen
Oberschwingungen - Ursache technischer Störungen in elektrischen Anlagen
Oberschwingungen (Oberwellen) gehören zu den häufigsten Ursachen für Störungen und Ineffizienzen in elektrischen Netzen. Sie entstehen insbesondere in modernen Antriebssystemen mit leistungselektronischen Komponenten und führen zu einer Vielzahl technischer Probleme.
Auswirkungen von Oberschwingungen sind:
- Erhöhung der elektrischen Verluste und damit ein unnötig hoher Energieverbrauch
- Verkürzung der Lebensdauer von Transformatoren durch thermische und elektrische Belastung der Isolation
- Netzresonanzen, die zu instabilem Betriebsverhalten führen können
- Messfehler in elektrischen Messsystemen
- Fehlfunktionen oder Fehlauslösungen von Sicherungssystemen
- Störungen und Abstürze von EDV- und Steuerungssystemen
Diese Effekte wirken sich direkt auf die Betriebssicherheit, Effizienz und Wirtschaftlichkeit elektrischer Anlagen aus.
Technische Lösungen zur Reduzierung von Oberwellen
Zur Reduzierung von Oberschwingungen stehen verschiedene technische Maßnahmen zur Verfügung. Eine gezielte und besonders effiziente Lösung bietet der REOWAVE®passive, der speziell für B6-Anwendungen entwickelt wurde.
Der REOWAVE®passive wird direkt an der Entstehungsquelle der Oberschwingungen eingesetzt. Durch die Installation zwischen Netz und Last werden die Harmonischen genau dort reduziert, wo sie entstehen. Dadurch wird verhindert, dass sich die Oberschwingungen im gesamten Netz ausbreiten und angrenzende Anlagen negativ beeinflussen.
Diese direkte Kompensation an der Quelle sorgt für eine stabile Netzqualität und schützt nachgelagerte elektrische Systeme zuverlässig vor Störungen.
Einsparpotenziale durch den REOWAVE®passive
Wissenswertes
Die Reduzierung von Oberschwingungen durch den REOWAVE®passive führt zu einer deutlichen Verringerung des Strombedarfs und verbessert die Energieeffizienz der gesamten Anlage.
Ein Beispiel verdeutlicht die Wirkung:
Spannung: 400 V
Ohne REOWAVE®passive
Strom: 27 A
I5: 77 %
I7: 59 %
THDI: > 100 %
Mit REOWAVE®passive
Strom: 15 A
I5: 3,9 %
I7: 3,0 %
THDI: < 5 %
Durch die signifikante Reduzierung von Strom und Stromharmonischen können nachgelagerte Komponenten wie Sicherungen, Leitungen und Transformatoren kleiner dimensioniert werden. Dies führt nicht nur zu geringeren Stromkosten, sondern reduziert gleichzeitig Investitions- und Betriebskosten der gesamten Anlage.
REO: Für störungsfreie Netze
Einfache Integration in bestehende Anlagen
Der REOWAVE®passive lässt sich unkompliziert in bestehende Anlagen integrieren. Für die Installation ist lediglich die Verbindung der Ein- und Ausgänge erforderlich. Nach der Inbetriebnahme beginnt der Filter unmittelbar mit der Reduzierung von Oberschwingungen und trägt so direkt zur Senkung von Energieverlusten und Betriebskosten bei.
Intelligente Kühlung und integrierte Netzdrossel
Ein integrierter Thermostat steuert den Kühlbetrieb bedarfsgerecht. Der Lüfter (IP20 Variante) wird nur dann zugeschaltet, wenn es die thermische Situation erfordert. Dadurch wird ein effizienter und ressourcenschonender Betrieb unterstützt.
Ein weiterer Vorteil des REOWAVE®passive ist die integrierte Netzdrossel. Diese sorgt dafür, dass gezielt nur der eigene Anlagenbereich entstört wird. Fremde Harmonische aus dem übergeordneten Netz werden nicht aktiv gefiltert, wodurch eine klare Systemabgrenzung und definierte Wirkungsweise gewährleistet bleibt.
Flexible Leistungserweiterung durch Parallelschaltung
Für Anwendungen mit erhöhtem Leistungsbedarf können zwei REOWAVEpassive Geräte parallel betrieben werden. Dieses modulare Konzept ermöglicht eine flexible Skalierung der Filterleistung und eine Anpassung an unterschiedliche Anlagenanforderungen, ohne grundlegende Systemänderungen vornehmen zu müssen.
