Max. Dauerleistung: 200 W
Beschreibung

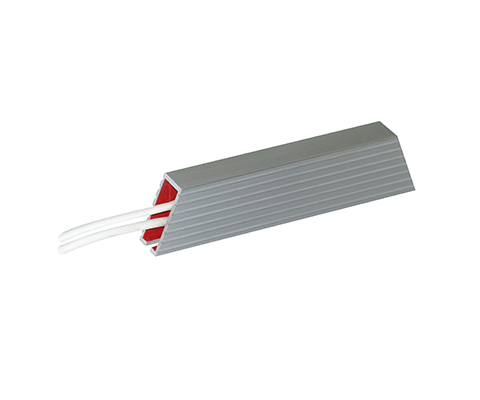

Bremswiderstand für Antriebe mit Frequenzumrichtern kleinerer bis mittlerer Leistung oder als Ladewiderstand. Montage nahe am Frequenzumrichter.
Vorteile
- kleine Abmessungen
- schneller Anschluss
- eigensicher
- Anpassung an jeden Frequenzumrichter
- wenig zusätzliche Montagefläche
- kompakte Bauform
- bei Überlast hochohmig
- stehende und liegende Bauform
- optional mit Temperaturschalter
Typische Anwendungen
Bremswiderstand für Antriebe mit Frequenzumrichtern kleinerer bis mittlerer Leistung oder als Ladewiderstand verwendbar. Montage nahe am Frequenzumrichter.
| Typ | Widerstandswerte R [Ohm] |
Dauerleistung bei 25°C und Oberflächenübertemperatur von P[W] |
max. Betriebsspannung U [V] |
|
|---|---|---|---|---|
| 200 K | 250 K | |||
| BW 154 / 100 | 3 – 500 | 100 | 150 | 900 |
| BW 154 / 150 | 2,2 – 160 | 120 | 160 | |
| BW 154 / 200 | 5 – 200 | 140 | 180 | |
| BW 154 / 250 | 5 – 250 | 160 | 200 | |
Leistungen: Schutzart IP54, höhere Schutzarten auf Anfrage, Prüfspannung 2,5 kV AC andere Leistungen und Befestigungsmaße auf Anfrage
| Type | B1 [mm] | H1 [mm] | L1 [mm] | L2 [mm] | L3 [mm] | L4 [mm] | D [mm] | Anschlussleitung |
| BW 154 / 100 | 40 | 21 | 170 | 155 | 140 | 250 | 5,5 | 2 x AWG 14, UL 1659 |
| BW 154 / 150 | 40 | 21 | 210 | 195 | 180 | 250 | 5,5 | 2 x AWG 14, UL 1659 |
| BW 154 / 200 | 40 | 21 | 250 | 235 | 220 | 250 | 5,5 | 2 x AWG 14, UL 1659 |
| BW 154 / 250 | 40 | 21 | 290 | 275 | 260 | 250 | 5,5 | 2 x AWG 14, UL 1659 |
Bei einer Zerstörung wird der Widerstand hochohmig, daher ist jede Baureihe mit Temperatur-Schalter lieferbar. Die angegebenen Leistungswerte wurden bei einer waagerechten Lage der Widerstände in der Luft mit einem Abstand von min. 100mm zum Untergrund aufgenommen. Die Leistungswerte beziehen sich auf die Standardprodukte mit einer Normaltoleranz von +/- 10% bei einer Umgebungstemperatur von 20°C.
Gerne fertigen wir auch kundenspezifische Lösungen außerhalb unseres Standardportfolios – sprechen Sie uns an!
Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt.
