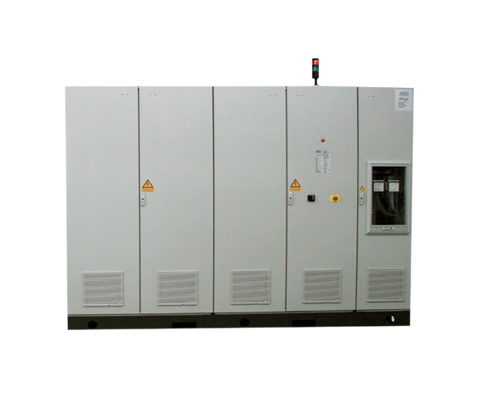

Hochspannungsversorgung mit AC-Ausgang
Beschreibung
Anwendungen: Die Ersatzstromquelle dient zur Prüfung von Stromrichtern der Energiewirtschaft sowie der Prüfung der gesamten Hilfsumrichter und Schaltnetzteile der bahntechnischen Anlagen.
- Gemäß VDE 0552
- Prüfspannung 3 kV im Primärkreis
- Schutzart IP 20
- Umgebungstemperatur 40 °C
Ausstattungen
- Leistungsschalter mit magnetischer und thermischer Auslösung im Netzeingang
- Hauptschütz zum betriebsmäßigem Schalten der Transformatoren
- Not-Aus-Taster und Sicherheitsschleife mit Warnlampen
- Druckluftbetriebener Kurzschließer und Erdungstrenner für den DC-Ausgang
- Sichtfenster für DC-Analogvoltmeter und Drucklufttrenner
- Analogmessgeräte V + A 96 x 96 mm im Netzeingang
- Digitalgeräte V + A 96 x 48 mm im AC/DC-Ausgang
- Analogmessgeräte für den DC-Ausgang
- elektronische Regelung für die Spannungskonstanthaltung
- Nullstellungszwang für den Stelltransformator
- Schutz gegen Kurzschluss und Überlastung des Ausgangs
- umschaltbarer Ausgangsspannungsbereich der DC-Spannung
- Entladeschaltung für externen DC-Zwischenkreiskondensator
- Drucktaster und Leuchtmelder 22 mm Ø für die Bedienung
Vorteile
- Prüfung von AC und DC Stromrichtern mit einer Anlage
- gleichbleibende Restwelligkeit über den ges. Stellbereich am DC Ausgang
- sauberer Sinus der AC Ausgangsspannung
- keine EMV-Probleme
- Regelgenauigkeit ca. 1 % beim AC und DC Ausgang
- schnelle Ausregelung bei Spannungsschwankungen
- Schutz gegen Kurzschluss und Überlastung der Ausgänge
- doppelter Ausgangsstrom bei halber DC-Spannung durch Umschaltung möglich
- echte Effektivwertmessung der Digitalmessgeräte
- Bedienung der Anlage mittels Steuerpult in nicht unmittelbarer Nähe vom Leistungsteil möglich
- Erdmöglichkeit beim DC Ausgang gegeben
- zusätzliche Steuerung von Hilfsbetrieben über das Steuerpult möglich
Technische Daten
- Eingangsspannung : 3×400 V
- Nennleistung : 0 – 150 kW/kVA
| REOLAB 123 / 150 | Nennspannung [V] | Nennleistung [kW/kVA] | Ausgangsspannung [V] DC/AC | Ausgangsstrom [A] DC/AC | Schaltung |
| DC Ausgang | 3 x 400 | 0 – 150 | 2 x 0 – 2500 bzw. 0 – 5000 | 60 bzw. 30 | Dreieck / Stern / Stern 2 x B6U |
| AC Ausgang | 50/60 Hz | 0 – 144 | 0 – 430 | 335 | li0 |
Selbstverständlich können andere Spannungen und Leistungen ebenfalls nach Rücksprache angeboten werden.
Darüber hinaus sind unterschiedliche Bedienmöglichkeiten/Bedienkonzepte und Industrie-Schnittstellen möglich.
