Phasenanschnittsteuerung REOVIB SMART SYSTEM
IP00, für Montage auf DIN-Schiene Beschreibung GRUNDMODUL REOVIB SMART SYSTEM In offener Bauform für die Montage auf einer DIN-Schiene mit einem Ausgangskanal von max. 6 A mit Füllstandsteuerung/Stauschaltung. Das Grundmodul verfügt über eine Versorgung für Erweiterungsmodule. So können weitere Ausgangsmodule bis zu einem Gesamtstrom von 10 A angereiht werden. ERWEITERUNGSMODUL REOVIB SMART SYSTEM In offener Bauform für die Montage auf einer DIN-Schiene. Das Erweiterungsmodul verfügt über einen Ausgangskanal max. 6 A mit Füllstandsteuerung/Stauschaltung und kannzusammen mit dem Grundmodul und mehreren Erweiterungs-modulen aufgebaut werden. REOVIB SMART SINGLE In offener Bauform für die Montage auf einer DIN-Schiene mit einem Ausgangskanal von max. 6 A. Vorteile kostengünstige Phasenanschnittsteuerungen mit den wichtigsten Funktionen einsetzbar als Einzelgerät oder modulare Ausführung für mehrere Ausgänge Ausgangsstrom bis 6 A DIN-Schienenmontage Ausführungen mit Füllstandsteuerung/Stauschaltung erhältlich Typische Anwendungen Wiegesysteme, Mehrkopfwiegewaagen, Zuführ- & Montageautomation, Sortiersysteme Technische Daten Typen SMART Single SMART mini Grundmodul SMART mini Erweiterungsmodul Netzeingang 110/ 230 V umschaltbar 110/ 230 V umschaltbar über SMART Grundmodul Netzfrequenz 50 / 60 Hz +/- 3 Hz 50 / 60 Hz +/- 3 Hz über SMART Grundmodul Ausgangsspannung 20 … 100V/ 40…210 V 20 … 100V/ 40…210 V 20 … 100V/ 40…210 V Ausgangsstrom max. 6 A max. 6 A max. 6 A Schwingfrequenz 50 … 100 Hz (60 / 120 Hz) 50 … 100 Hz (60 / 120 Hz) 50 … 100 Hz (60 / 120 Hz) Sollwertvorgabe Poti, 0 … 10 V, 0 (4) … 20 mA Poti, 0 … 10 V, 0 (4) … 20 mA Poti, 0 … 10 V, 0 (4) … 20 mA Ext. Freigabe 24 V DC, Schalter 24 V DC, Schalter 24 V DC, Schalter U min / U max interne Potentiometer interne Potentiometer interne Potentiometer Sanftanlauf fest definiert fest definiert fest definiert Max. Ausgangsstrom aller Ausgänge – 10 A – Füllstandsteuerung / Stauschaltung – ✓ ✓ Konformität CE, RoHS CE, RoHS CE, RoHS Schutzklasse IP00 IP00 IP00 Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt Zertifizierungen

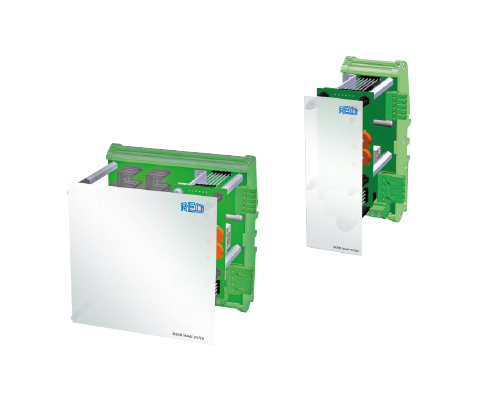

Phasenanschnittsteuerung REOVIB SMART SYSTEM MINI
IP00, für Montage auf DIN-Schiene Beschreibung GRUNDMODUL REOVIB SMART SYSTEM MINI In offener Bauform für die Montage auf einer DIN-Schiene mit einem Ausgangskanal von max. 1 A. Das Grundmodul verfügt über eine Versorgung für Erweiterungsmodule. So können weitere Ausgangsmodule bis zu einem Gesamtstrom von 10 A angereiht werden. ERWEITERUNGSMODUL REOVIB SMART SYSTEM MINI In offener Bauform für die Montage auf einer DIN-Schiene. Das Erweiterungsmodul verfügt über 1 Ausgangskanal mit max. 1 A und kann zusammen mit dem Grundmodul und mehreren Erweiterungsmodulen aufgebaut werden.. Vorteile kostengünstige Phasenanschnittsteuerungen mit den wichtigsten Funktionen einsetzbar als Einzelgerät oder modulare Ausführung für mehrere Ausgänge Ausgangsstrom bis 6 A DIN-Schienenmontage Ausführungen mit Füllstandsteuerung/Stauschaltung erhältlich Typische Anwendungen Wiegesysteme, Mehrkopfwiegewaagen, Zuführ- & Montageautomation, Sortiersysteme Technische Daten Typen SMART mini Grundmodul SMART mini Erweiterungsmodul Netzeingang 110/ 230 V autom. Erkennung über SMART mini Grundmodul Netzfrequenz 50 / 60 Hz +/- 3 Hz über SMART mini Grundmodul Ausgangsspannung 20 … 100V/ 40…210 V 20 … 100V/ 40…210 V Ausgangsstrom max. 1 A max. 1 A Schwingfrequenz 50 … 100 Hz (60 / 120 Hz) 50 … 100 Hz (60 / 120 Hz) Sollwertvorgabe Poti, 0 … 10 V, 0 (4) … 20 mA Poti, 0 … 10 V, 0 (4) … 20 mA Ext. Freigabe 24 V DC, Schalter 24 V DC, Schalter U min / U max interne Potentiometer interne Potentiometer Sanftanlauf fest definiert fest definiert Max. Ausgangsstrom aller Ausgänge 10 A – Füllstandsteuerung / Stauschaltung – – Konformität CE, RoHS CE, RoHS Schutzklasse IP00 IP00 Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt Zertifizierungen
Phasenanschnittsteuerung REOVIB SMART ATS 100
IP54, für die direkte Montage Beschreibung Die Geräte REOVIB SMART ATS 100 sind als Gehäuseausführung IP54 mit Ausgangsströmen bis 15 A und sind UL-gelistet. Die Baureihe REOVIB SMART beinhaltet generell Phasenanschnittsteuergeräte für den Einsatz in schwingfördertechnischen Anwendungen. Die Geräte bieten die wichtigsten Funktionen für den Einsatz in der Schwingfördertechnik und stellen somit eine kostengünstige Möglichkeit für die Ansteuerung von Schwingförderern dar – und das in einer hochqualitativen Ausführung. Die Geräte sind in verschiedenen Schutzklassen erhältlich – als Schaltschrankeinbaumodul in IP20 oder als Gehäusevariante in IP54 zur direkten Montage an der Anwendung. Die Gehäusevarianten mit Schutzklasse IP54 sind in unterschiedlichen Ausführungen erhältlich: Eingangskabel/Ausgangskabel Eingangskabel/Ausgangsdose komplett steckbar mit Eingangsstecker und Ausgangdose Vorteile kostengünstige Phasenanschnittsteuerungen mit den wichtigsten Funktionen IP54-Ausführung für die direkte Montage an der Anwendung oder IP20-Ausführung für den Schaltschrankeinbau Ausführungen mit UL-Zulassung (SMART ATS 100) erhältlich Ausgangsstrom bis 15 A Typische Anwendungen Zuführ- & Montageautomation, Sortiersysteme Technische Daten Eingangsspannung 110/ 230 V umschaltbar Netzfrequenz 50 / 60 Hz +/- 3 Hz Ausgangsspannung 20 … 100V/ 40…210 V Ausgangsstrom max. 15 A Schwingfrequenz 50Hz 50 Hz / 100 Hz Schwingfrequenz 60Hz 60 Hz / 120 Hz Sollwertvorgabe Poti, 0 … 10 V, 0 … 20 mA Ext. Freigabe 24 V DC, Schalter Umin/ Umax-Einstellung interne Potentiometer Sanftanlauf fest definiert Netzspannungskompensation – Konformität UL, CE, RoHS Schutzklasse IP54 Umgebungstemperatur 0…45°C Zertifizierungen Optional UL-zertifiziert
Phasenanschnittsteuerung REOVIB SMART 6A
IP54 oder IP20 Beschreibung Die Baureihe REOVIB SMART beinhaltet Phasenanschnittsteuergeräte für den Einsatz in schwingfördertechnischen Anwendungen. Die Geräte bieten die wichtigsten Funktionen für den Einsatz in der Schwingfördertechnik und stellen somit eine kostengünstige Möglichkeit für die Ansteuerung von Schwingförderern dar – und das in einer hochqualitativen Ausführung. Die Geräte sind in verschiedenen Schutzklassen erhältlich – als Schaltschrankeinbaumodul in IP20 oder als Gehäusevariante in IP54 zur direkten Montage an der Anwendung. Die Gehäusevarianten mit Schutzklasse IP54 sind in unterschiedlichen Ausführungen erhältlich: Eingangskabel/Ausgangskabel Eingangskabel/Ausgangsdose komplett steckbar mit Eingangsstecker und Ausgangdose. Die Geräte REOVIB SMART ATS 100 sind verfügbar als Gehäuseausführung IP54 mit Ausgangsströmen bis 15 A und sind UL-gelistet. Vorteile kostengünstige Phasenanschnittsteuerungen mit den wichtigsten Funktionen IP54-Ausführung für die direkte Montage an der Anwendung oder IP20-Ausführung für den Schaltschrankeinbau Ausführungen mit UL-Zulassung (SMART ATS 100) erhältlich Ausgangsstrom bis 6 A Typische Anwendungen Zuführ- & Montageautomation, Siebetechnik, Abfüll- & Verpackungstechnik Technische Daten Eingangsspannung 110/ 230 V umschaltbar Netzfrequenz 50 / 60 Hz +/- 3 Hz Ausgangsspannung 20 … 100V/ 40…210 V Ausgangsstrom max. 6A Schwingfrequenz 50Hz 50 Hz / 100 Hz Schwingfrequenz 60Hz 60 Hz / 120 Hz Sollwertvorgabe Poti, 0 … 10 V, 0 … 20 mA Ext. Freigabe 24 V DC, Schalter Umin/ Umax-Einstellung interne Potentiometer Sanftanlauf fest definiert Netzspannungskompensation – Konformität CE, RoHS Schutzklasse IP20/ IP54 Umgebungstemperatur 0…45°C Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt Zertifizierungen Optional UL-zertifiziert
Phasenanschnittsteuerung REOVIB SMART-MIC
IP54 oder IP20 Beschreibung Durch die neu eingebaute LED-Anzeige lassen sich, im Gegensatz zum Vorgängermodell, genaue Werte jedes Mal gleich einstellen. Somit erreicht man genauere Einstellung und eine einfachere Nachvollziehbarkeit der Eingaben. Dank der Verbindung zur Industrie 4.0 und dem IIoT-Ready sichern Sie sich mit dem REOVIB SMART-MIC schon heute die Möglichkeiten für die Kommunikationstechnik der Zukunft. Genauso wie die Vorgängergeräte sind auch die Geräte der Baureihe REOVIB SMART-MIC in verschiedenen Schutzklassen erhältlich – als Schaltschrankeinbaumodul in IP20 oder als Gehäusevariante in IP54 zur direkten Montage an der Anwendung. Die Gehäusevarianten mit Schutzklasse IP54 sind in unterschiedlichen Ausführungen erhältlich: Eingangskabel/Ausgangskabel Eingangskabel/Ausgangsdose Komplett steckbar mit Eingangsstecker und Ausgangsdose Zusätzlich zu den Funktionen und Vorteilen der REOVIB SMART Baureihe verfügt das Regelgerät über eine Netzspannungskompensation für konstante Schwingweite sowie eine einstellbare Sanftanlauframpenzeit. Vorteile LED-Anzeige Netzspannungskompensation IP54-Ausführung für die direkte Montage an der Anwendung oder IP20-Ausführung für den Schaltschrankeinbau Ausgangsstrom bis 6 A Typische Anwendungen Zuführ- & Montageautomation, Sortiersysteme Technische Daten Eingangsspannung 110/ 230 V umschaltbar Netzfrequenz 50 / 60 Hz +/- 3 Hz Ausgangsspannung 20 … 100V/ 40…210 V Ausgangsstrom max. 6A Schwingfrequenz 50Hz 50 Hz / 100 Hz Schwingfrequenz 60Hz 60 Hz / 120 Hz Sollwertvorgabe LED-Display,0 … 10 V, 0 (4) … 20 mA* Ext. Freigabe 24 V DC, Schalter Umin/ Umax-Einstellung LED-Display (IP54) / Potentiometer (IP20) Sanftanlauf einstellbar 0…60 Sek. Netzspannungskompensation ✓ Konformität CE, RoHS Schutzklasse IP20/ IP54 Umgebungstemperatur 0…40°C * Bei IP54 optional Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt Zertifizierungen

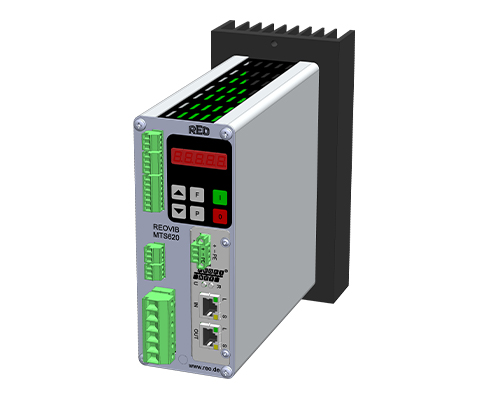

Programierbare Phasenschnittsteuerung REOVIB MTS 620
IP54, Zweikanalsteuerung Beschreibung Das Regelgerät REOVIB MTS 620 ist eine Phasenanschnittsteuerung für die Einstellung der Fördergeschwindigkeit von Vibrations-Schwingförderern. Alle Parameter können über das LED Display eingegeben werden. Anwenderspezifische Einstellungen können gespeichert und wieder abgerufen werden. Das Gerät ist in Schutzklasse IP20 erhältlich. Die Baureihe REOVIB MTS umfasst Ein, Zwei – und Dreikanalsteuergeräte für Schwingförderantriebe. Es handelt sich hierbei um Phasenanschnitt-Steuerungen. Die Schwingfrequenz der Fördergeräte kann demzufolge gleich oder doppelt so groß sein wie die Netzfrequenz der Eingangsspannung (typenabhängig auch andere Frequenzen möglich). Steckverbindungen für alle Ein- und Ausgänge ermöglichen einen schnellen Anschluss und erleichtern die Kombination mehrerer Geräte untereinander oder mit externen Steuerungen. Die Geräte arbeiten in digitaler Technik und werden über ein LED- oder LCD-Display und Tasten bedient. Alle Einstellungen können von außen, ohne dass das Gehäuse geöffnet werden muss, vorgenommen werden. Die Geräte REOVIB MTS 620 sind in IP20-Ausführung erhältlich. Vorteile Phasenanschnittsteuerung mit programmierbaren Funktionen Ein, Zwei- oder Dreikanalsteuerung für die optimal passende Auslegung des gesamten Fördersystems digitale Einstellung aller Parameter über LED-Display oder mehrzeiliges LCD-Display (MTS 443 LCD) Ausführung in IP54 oder IP20 (MTS 441) automatische Netzspannungsanpassung Materialflusskontrolle verschiedene Sensorlogikverknüpfungen einstellbar einstellbarer Sanftanlauf mit Füllstandsteuerung/Stauschaltung integrierte Netzspannungskompensation mit konstanter Schwingweite Technische Daten Netzeingang 230V, 400 V, 480 V umschaltbar Netzfrequenz 50 / 60 Hz +/- 3 Hz Ausgangsspannung 210 V, 360 V, 430 V Ausgangsstrom 25 A Anzahl Ausgänge 1 Max. Ausgangsstrom aller Ausgänge – Schwingfrequenz 50 Hz (25 Hz, 33,3 Hz, 50 Hz, 100 Hz) 60 Hz (30 Hz, 40 Hz, 60 Hz, 120 Hz) Sollwertvorgabe LED-Display, 0 … 10 V, 0 (4) … 20 mA Statussignal Relais Wechsler 250 V, 1 A Ext. Freigabe 24 V DC, Schalter Sensorversorgung 24 V DC (optional) Umin/ Umax-Einstellung Display Sanftanlauf einstellbar 0…60 Sek. Füllstandsteuerung/ Stauschaltung PNP, 24 V DC (Option) Netzspannungskompensation ✓ Grob-/Feinsteuerung ✓ Anwählbarer Taktbetrieb – Sensor – Time Out Regelung – Konformität CE, RoHS Schutzklasse IP20 Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt Zertifizierungen

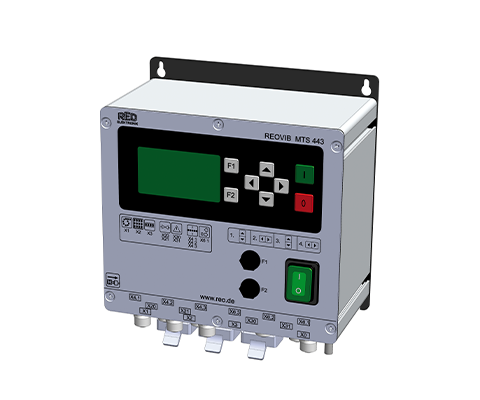

Programierbare Phasenschnittsteuerung REOVIB MTS 443/443 LCD
IP20 oder IP54, Dreikanalsteuerung Beschreibung Die Baureihe REOVIB MTS umfasst Ein, Zwei – und Dreikanalsteuergeräte für Schwingförderantriebe. Es handelt sich hierbei um Phasenanschnitt-Steuerungen. Die Schwingfrequenz der Fördergeräte kann demzufolge gleich oder doppelt so groß sein wie die Netzfrequenz der Eingangsspannung (typenabhängig auch andere Frequenzen möglich). Steckverbindungen für alle Ein und Ausgänge ermöglichen einen schnellen Anschluss und erleichtern die Kombination mehrerer Geräte untereinander oder mit externen Steuerungen. Die Geräte arbeiten in digitaler Technik und werden über ein LED- oder LCD-Display und Tasten bedient. Alle Einstellungen können von außen, ohne dass das Gehäuse geöffnet werden muss, vorgenommen werden. Die Regelgeräte REOVIB MTS 443 verfügen über 3 Leistungsausgänge, die logisch miteinander verknüpft werden können (bspw. Rund- und Linearförderer). Außerdem sind hierbei verschiedene Sensor- und Ventillogikverknüpfungen programmierbar. Alle Parameter der REOVIB MTS 443 können über das in der Frontplatte integrierte Display eingegeben werden. Mit den Geräten können Verknüpfungen mit weiteren Geräten aus der REOVIB MTS-Baureihe realisiert werden. Anwenderspezifische Einstellungen können gespeichert und wieder abgerufen werden. Die Geräte sind in IP20-Ausführung und in IP54-Ausführungen, sowie in verschiedenen Anschlussvarianten erhältlich: Eingangskabel/Ausgangsdose Komplett steckbar mit Eingangsstecker sowie Sensordosen REOVIB MTS 443-LCD hat die gleiche Ausführung wie MTS 443, jedoch mit LCD-Display. Durch die in verschiedenen Sprachen mögliche Volltextdarstellung ist die Programmierung und Einstellung einfach und intuitiv umsetzbar; das intuitive Auslesen von wichtigen Messwerten wird so ebenfalls ermöglicht. Vorteile Phasenanschnittsteuerung mit programmierbaren Funktionen Dreikanalsteuerung für die optimal passende Auslegung des gesamten Fördersystems digitale Einstellung aller Parameter über LED-Display oder mehrzeiliges LCD-Display (MTS 443 LCD) Ausführung in IP54 oder IP20 automatische Netzspannungsanpassung Materialflusskontrolle verschiedene Sensorlogikverknüpfungen einstellbar einstellbarer Sanftanlauf mit Füllstandsteuerung/Stauschaltung integrierte Netzspannungskompensation mit konstanter Schwingweite Technische Daten REOVIB MTS 443 Netzeingang 110/ 230 V autom. Erkennung Netzfrequenz 50 / 60 Hz +/- 3 Hz Ausgangsspannung 20 … 100V/ 40…210 V Ausgangsstrom je Ausgang max. 6 A Anzahl Ausgänge 3 Max. Ausgangsstrom aller Ausgänge 10 A Schwingfrequenz 50/ 100 Hz (60/120Hz) Sollwertvorgabe Display Statussignal 24 V DC Ext. Freigabe 24 V DC, Schalter Sensorversorgung 24 V DC Umin/ Umax-Einstellung Display Sanftanlauf einstellbar 0…5 Sek. Füllstandsteuerung/ Stauschaltung Je Ausgang PNP, 24 V DC Netzspannungskompensation ✓ Grob-/Feinsteuerung ✓ Anwählbarer Taktbetrieb ✓ Sensor- Time Out Regelung ✓ Konformität CE, RoHS Schutzklasse IP54 Technische Daten REOVIB MTS 443 LCD Netzeingang 110/ 230 V autom. Erkennung Netzfrequenz 50 / 60 Hz +/- 3 Hz Ausgangsspannung 20 … 100V/ 40…210 V Ausgangsstrom je Ausgang max. 6 A Anzahl Ausgänge 3 Max. Ausgangsstrom aller Ausgänge 10 A Schwingfrequenz 50/ 100 Hz (60/120Hz) Sollwertvorgabe Display Statussignal 24 V DC Ext. Freigabe 24 V DC, Schalter Sensorversorgung 24 V DC Umin/ Umax-Einstellung Display Sanftanlauf einstellbar 0…5 Sek. Füllstandsteuerung/ Stauschaltung Je Ausgang PNP, 24 V DC Netzspannungskompensation ✓ Grob-/Feinsteuerung ✓ Anwählbarer Taktbetrieb ✓ Sensor- Time Out Regelung ✓ Konformität CE, RoHS Schutzklasse IP54 Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt Zertifizierungen

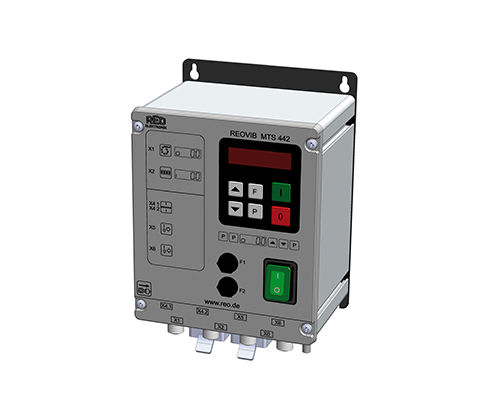

Programmierbare Phasenschnittsteuerung REOVIB MTS 442
IP54, Zweikanalsteuerung Beschreibung Die Baureihe REOVIB MTS umfasst Ein, Zwei – und Dreikanalsteuergeräte für Schwingförderantriebe. Es handelt sich hierbei um Phasenanschnitt-Steuerungen. Die Schwingfrequenz der Fördergeräte kann demzufolge gleich oder doppelt so groß sein wie die Netzfrequenz der Eingangsspannung (typenabhängig auch andere Frequenzen möglich). Steckverbindungen für alle Ein- und Ausgänge ermöglichen einen schnellen Anschluss und erleichtern die Kombination mehrerer Geräte untereinander oder mit externen Steuerungen. Die Geräte arbeiten mit digitaler Technik und werden über ein LED- oder LCD-Display und Tasten bedient. Alle Einstellungen können von außen, ohne dass das Gehäuse geöffnet werden muss, vorgenommen werden. Die Regelgeräte REOVIB MTS 442 verfügt über 2 Leistungsausgänge, die logisch miteinander verknüpft werden können (bspw. Rund- und Linearförderer). Außerdem sind hierbei verschiedene Sensor- und Ventillogikverknüfungen programmierbar. Alle Parameter der REOVIB MTS 442 können über das in der Frontplatte integrierte Display eingegeben werden. Mit den Geräten können Verknüpfungen mit weiteren Geräten aus der REOVIB MTS-Baureihe realisiert werden. Anwenderspezifische Einstellungen können gespeichert und wieder abgerufen werden. Die Geräte REOVIB MTS 442 sind in IP20-Ausführung und in IP54-Ausführungen, sowie in verschiedenen Anschlussvarianten erhältlich: Eingangskabel/Ausgangsdose komplett steckbar mit Eingangsstecker sowie Sensordosen Vorteile Phasenanschnittsteuerung mit programmierbaren Funktionen Ein, Zwei- oder Dreikanalsteuerung für die optimal passende Auslegung des gesamten Fördersystems digitale Einstellung aller Parameter über LED-Display oder mehrzeiliges LCD-Display (MTS 443 LCD) Ausführung in IP54 oder IP20 (MTS 441) automatische Netzspannungsanpassung Materialflusskontrolle verschiedene Sensorlogikverknüpfungen einstellbar einstellbarer Sanftanlauf mit Füllstandsteuerung/Stauschaltung integrierte Netzspannungskompensation mit konstanter Schwingweite Technische Daten Netzeingang 110/ 230 V autom. Erkennung Netzfrequenz 50 / 60 Hz +/- 3 Hz Ausgangsspannung 20 … 100V/ 40…210 V Ausgangsstrom je Ausgang max. 6 A Anzahl Ausgänge 2 Max. Ausgangsstrom aller Ausgänge 10 A Schwingfrequenz 50/ 100 Hz (60/120 Hz) Sollwertvorgabe Display Statussignal 24 V DC Ext. Freigabe 24 V DC, Schalter Sensorversorgung 24 V DC Umin/ Umax-Einstellung Display Sanftanlauf einstellbar 0…5 Sek. Füllstandsteuerung/ Stauschaltung je Ausgang PNP, 24 V DC Netzspannungskompensation ✓ Grob-/Feinsteuerung ✓ Anwählbarer Taktbetrieb ✓ Sensor – Time Out Regelung ✓ Konformität CE, RoHS Schutzklasse IP54 Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt Zertifizierung

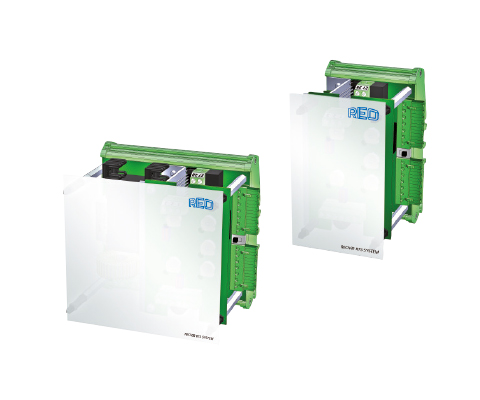

Phasenanschnittsteuerung REOVIB RTS SYSTEM
IP00, Schaltschrankmontage Beschreibung Grundmodul RTS SYSTEM In offener Bauform für die Montage auf einer DIN-Schiene mit einem Ausgangskanal von max. 6 A mit Füllstandsteuerung/Stauschaltung und Netzspannungskompensation. Das Grundmodul verfügt über eine Versorgung für Erweiterungsmodule. So können weitere Ausgangsmodule bis zu einem Gesamtstrom von 10 A angereiht werden. Erweiterungsmodul RTS SYSTEM In offener Bauform für die Montage auf einer DIN-Schiene. Das Erweiterungsmodul verfügt über einen Ausgangskanal max. 6 A mit Füllstandsteuerung/Stauschaltung sowie Netzspannungskompensation und kann zusammen mit dem Grundmodul und mehreren Erweiterungsmodulen aufgebaut werden. REOVIB RTS SINGLE In offener Bauform für die Montage auf einer DIN-Schiene mit einem Ausgangskanal von max. 6 A, Füllstandsteuerung/Stauschaltung und Netzspannungskompensation. Vorteile kostengünstige Phasenanschnittsteuerungen mit Schutzklasse IP00 zur Schaltschrankmontage einsetzbar als Einzelgerät oder modulare Ausführung für mehrere Ausgänge Ausgangsstrom bis 6 A Füllstandsteuerung/Stauschaltung Netzspannungskompensation mit konstanter Schwingweite einstellbare Sanftanlauframpenzeit Typische Anwendungen Zuführ- & Montageautomation, Fördertechnik, Siebetechnik Technische Daten RTS Single RTS Grundmodul RTS Erweiterungsmodul Netzeingang 110/ 230V umschaltbar 110/ 230V umschaltbar über RTS Grundmodul Netzfrequenz 50 / 60 Hz +/- 3 Hz 50 / 60 Hz +/- 3 Hz über RTS Grundmodul Ausgangsspannung 20 … 100V/40…210 V 20 … 100V/40…210 V 20 … 100V/40…210 V Ausgangsstrom max. 6 A max. 6 A max. 6 A Schwingfrequenz 50 … 100 Hz(60/120Hz) 50 … 100 Hz(60/120Hz) 50 … 100 Hz(60/120Hz) Sollwertvorgabe P0ti, 0 … 10 V, 0 … 20 mA P0ti, 0 … 10 V, 0 … 20 mA P0ti, 0 … 10 V, 0 … 20 mA Ext. Freigabe 24 V DC, Schalter 24 V DC, Schalter 24 V DC, Schalter Umin/ Umax interne Potentiometer interne Potentiometer interne Potentiometer Sanftanlauf einstellbar 0,2…5 Sek. einstellbar 0,2…5 Sek. einstellbar 0,2…5 Sek. Max. Ausgangsstrom aller Ausgänge – 10 A – Netzspannungskompensation ✓ ✓ ✓ Füllstandsteuerung/ Stauschaltung ✓ ✓ ✓ Konformität CE, RoHS CE, RoHS CE, RoHS Schutzklasse IP00 IP00 IP00 Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt Zertifizierung
Phasenanschnittsteuerung REOVIB RTS R6/539-559
IP54, für die direkte Montage Beschreibung Die Geräte der Baureihe REOVIB RTS sind als Gehäusevariante mit Schutzklasse IP54 zur direkten Montage an der Anlage erhältlich. Der maximale Ausgangsstrom beträgt 6 A. Die Geräte verfügen über eine Kompensationschaltung für konstante Schwingweite bei Netzspannungsschwankungen, Potentiometer für die Einstellung von Umin / Umax und die Sanftanlaufzeit sowie über eine Füllstandsteuerung/Stauschaltung. (Geräte mit Füllstandsteuerung / Stauschaltung enthalten ein Stausrelais zur Verküpfung mit weiteren Steuergeräten.) Die Regelgeräte sind in unterschiedlichen Ausführungen erhältlich: Eingangskabel/Ausgangskabel Eingangskabel/Ausgangsdose komplett steckbar mit Eingangsstecker und Ausgangsdose sowie einer Sensordose Vorteile Füllstandsteuerung/Stauschaltung kostengünstige Phasenanschnittsteuerungen mit erweiterten Funktionalitäten IP54-Ausführung für die direkte Montage an der Anlage Ausgangsstrom bis 6 A Netzspannungskompensation mit konstanter Schwingweite einstellbare Sanftanlauframpenzeit Typische Anwendungen Zuführ- & Montageautomation, Fördertechnik, Siebetechnik Technische Daten RTS R6/539 RTS RS6/539-559 Netzeingang 110/ 230 V umschaltbar 110/ 230 V umschaltbar Netzfrequenz 50 / 60 Hz +/- 3 Hz 50 / 60 Hz +/- 3 Hz Ausgangsspannung 20 … 100V/ 40…210 V 20 … 100V/ 40…210 V Ausgangsstrom max. 6 A max. 6 A Schwingfrequenz 50 … 100 Hz(60/120 Hz) 50 … 100 Hz(60/120 Hz) Sollwertvorgabe Poti, 0 … 10 V, 0 … 20 mA Poti, 0 … 10 V, 0 … 20 mA Ext. Freigabe 24 V DC, Schalter 24 V DC, Schalter Umin/ Umax interne Potentiometer interne Potentiometer Sanftanlauf einstellbar 0,2…5 Sek. einstellbar 0,2…5 Sek. Statusrelais optional ✓ Netzspannungskompensation ✓ ✓ Füllstandsteuerung/ Stauschaltung – ✓ Konformität CE, RoHS CE, RoHS Schutzklasse IP54 IP54 *Für IP54 Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt Zertifizierung
