Ein weiterer Meilenstein für die Sparte Prüftechnik: In diesen Tagen verlässt eine kundenspezifisch ausgelegte Hochleistungs-Prüfversorgung unser Werk in Deutschland in Richtung Schweiz. Auftraggeber ist ein international führender Hersteller von Hochspannungskomponenten und Energieübertragungssystemen, der die Einheit künftig in bestehende Labor- und Prüffeldstrukturen integriert.
Technische Ausführung im Detail

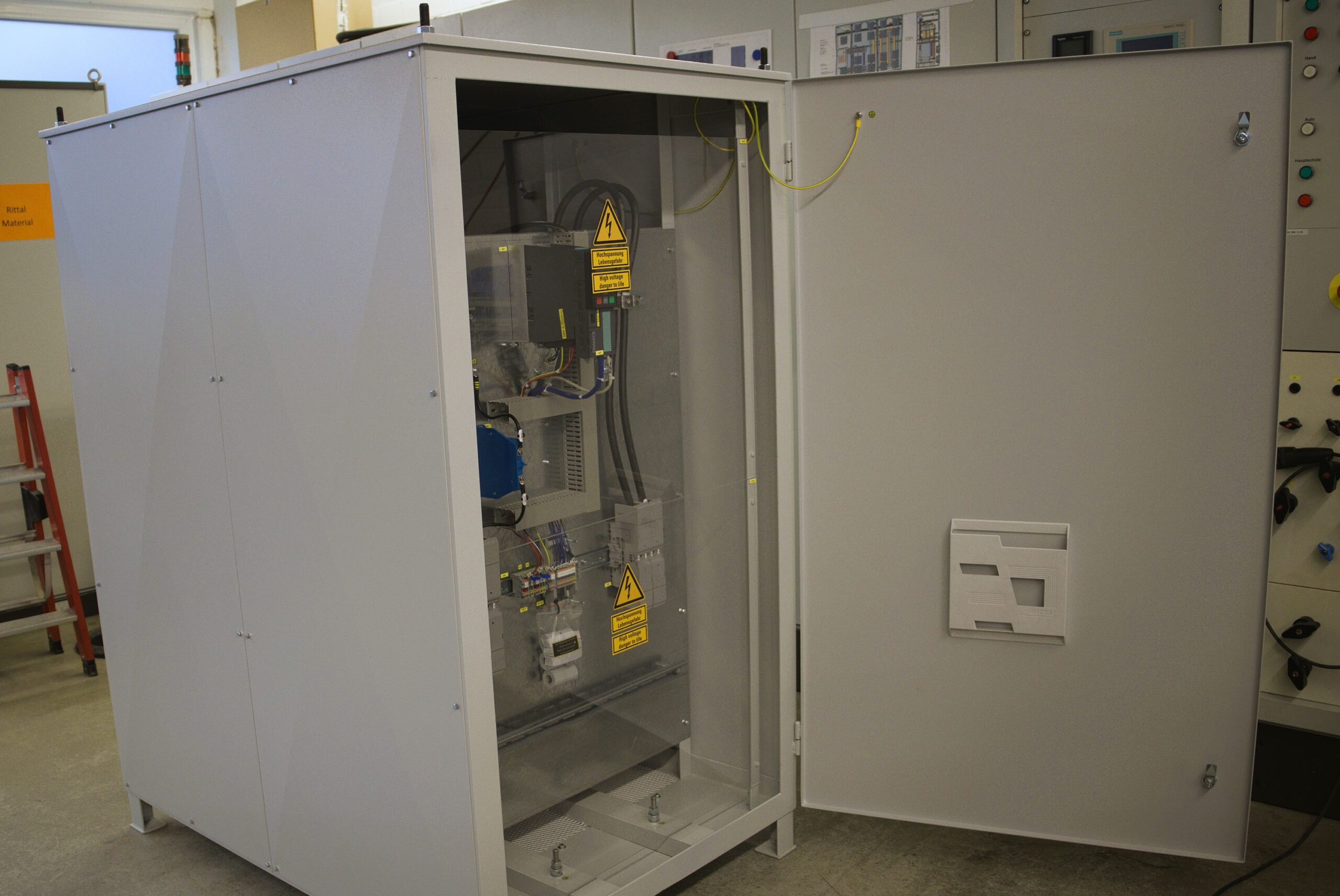

Zum Einsatz kommt eine speziell konfigurierte REOLAB 125 Einphasen-Stellkombination mit:
- 0–1000 V AC Ausgangsspannung
- 150 A Dauerstrom
- 150 kVA Dauerleistung
Die Spannungsregelung erfolgt über einen motorisch angetriebenen Säulenstelltransformator in Kombination mit einem nachgeschalteten Einphasen-Trockentransformator mit separaten Wicklungen zur galvanischen Trennung.
Präzise Antriebstechnik für reproduzierbare Prüfbedingungen
Die Stellbewegung wird über einen dreiphasigen Motor realisiert, gesteuert durch einen Frequenzumrichter.
Dadurch entstehen:
- exakte Positionierung
- definierte Verfahrgrenzen
- mechanischer Schutz gegen Endlagenüberfahrt
- hohe Wiederholgenauigkeit bei Prüfzyklen
Zusätzlich kann die Einheit über digitale Steuersignale oder analogen Sollwert (0–10 V) in kundenseitige Steuerungen eingebunden werden.
Für offene Prüffeldintegration ausgelegt
Die Versorgung ist bewusst als offene Leistungseinheit konzipiert:
- keine lokale Bedienebene
- keine integrierte Messtechnik
- sämtliche Leistungs- und Steuerschnittstellen auf Klemmen geführt
- 24 V DC PELV-Steuerung vorbereitet
Damit eignet sich die Einheit besonders für anspruchsvolle Laborumgebungen mit kundenspezifischer Automatisierung.
Robuste Industrieausführung
Alle Komponenten sind auf einem massiven Stahlrahmen montiert:
- ca. 1250 kg Gesamtgewicht
- robuste Lastanschlusstechnik
- wartungsfreundlicher Zugang
Ausgelegt für langfristigen Laborbetrieb
Die Konstruktion ist für langfristigen industriellen Einsatz ausgelegt. Regelmäßige Wartungsintervalle sowie definierte Servicepunkte für Kohlerollen und Kontaktflächen sichern dauerhaft stabile Betriebsbedingungen.
Typischer Einsatzbereich
Die Prüfversorgung dient der Spannungsversorgung von Prüflingen aus dem Hochspannungsbereich — beispielsweise bei Entwicklungs- und Belastungstests an Komponenten für Schaltanlagen und Energieübertragungssysteme.
Damit trägt REO unmittelbar zur Qualitätssicherung zukünftiger Energie-Infrastruktur bei.
