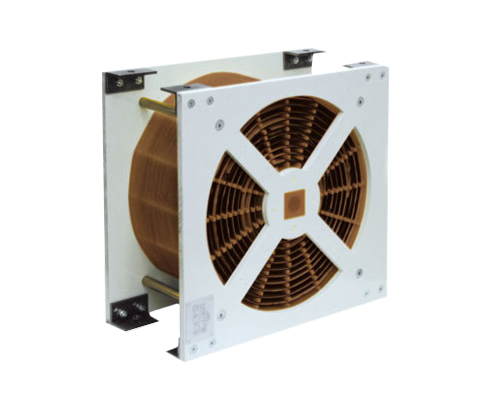

Luftdrossel mit Aluminium-Kupfer/Scheibenwicklung
Beschreibung
Luftdrosseln werden immer dann benötigt, wenn eine besonders hohe Linearität gefordert ist. Durch ihren vergleichsweise einfachen Aufbau sind sie nicht nur kompakt, sondern auch sehr stabil. Mit unserem Know-How behalten die REO Luftdrosseln auch unter Extrembedingungen ihre volle Funktionalität.
Bei unserer Standardbaureihe werden Erfahrung und maximale Auswahl miteinander vereint.
REO Mix & Match-Prinzip
Mit REO Mix & Match können Sie aus einer Fülle von Optionen auswählen – kombinieren Sie die verschiedenen Optionen, um immer das optimale Produkt für Ihre Anwendung zu erhalten.
REO bietet unterschiedliche Ausführungen und verschiedene Wickelmaterialien an. Dazu gehören die Wickeltechnik, das Material und der Aufbau des Leiters. Abhängig von den spezifischen Anforderungen, sind wir durch die Kombination dieser Parameter in der Lage, eine optimale Lösung zu produzieren.
Optional
- Lagenwicklung/Scheibenwicklung
- Aluminium, Kupfer oder Alu+Kupfer
- Schutzarten: Überzugslack, Schutzüberzug, Gehäuse oder REO Xtreme
- Lüfter-/Kühleinheit
- Sensorik: Schalter Öffner/Schließer, PT100, NTC, PTC
Vorteile
- keine Sättigungseffekte
- vielfältige Materialauswahl
- spezielle Schutzbeschichtung
- hohe Linearität L(i)
- sehr gute mechanische Belastbarkeit
- keine Hystereseverluste
- optimales Gewicht durch forcierte Luftkühlung
- gerichtete Luftführung durch GFK-Rohre
- sehr effiziente Flüssigkeitskühlung möglich (Hohlleiter)
- fast überall einsetzbarPTC
- Frequenz des Stromes: DC und AC
- Toleranzen: + 10 / – 10 %, + 5 / – 5 %
- Anzapfungen: Standard keine (auf Wunsch möglich)
- Isolierstoffklasse: F oder H
- Kühlart und Kühlmittel nach IEC 60310: AN, AF oder WF
- Prüfspannung: bis 12kV 60s 50Hz, bis 25kV 1,2/50µs
- Befestigungsart: hängend, liegend oder stehend
- mechanische Festigkeit/Simulation (FEM): EN 12663
- Schock- und Vibrationsbeanspruchung: IEC 61373 Kat. 1 Kl.A/ B
- Nennstrom : 200 – 700 A
- Induktivität : 0,5 – 4 mH
| Typ | Induktivität (mH) | Kühlung 3 m/s | Kühlung 5 m/s | Kühlung 8 m/s | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| I [A] | magn. Energie [J] | P [kVA] bei 20°C | I [A] | magn. Energie [J] | P [kVA] bei 20°C | I [A] | magn. Energie [J] | P [kVA] bei 20°C | ||
| LD 220/200/0,5 | 0,5 | 200 | 10 | 0,7 | 250 | 15,6 | 1,1 | 300 | 22,5 | 1,6 |
| LD 220/400/0,5 | 0,5 | 400 | 40 | 1,8 | 500 | 62,5 | 2,9 | 600 | 90 | 4,2 |
| LD 220/700/0,5 | 0,5 | 700 | 122,5 | 2,4 | 500 | 62,5 | 2,9 | 600 | 90 | 4,2 |
| LD 220/200/1 | 1 | 200 | 20 | 1,1 | 250 | 31,3 | 1,7 | 300 | 45 | 2,4 |
| LD 220/400/1 | 1 | 400 | 80 | 2,8 | 500 | 125 | 4,4 | 600 | 180 | 6,3 |
| LD 220/700/1 | 1 | 700 | 245 | 3,8 | 850 | 361,3 | 5,5 | 100 | 5 | 7,7 |
| LD 220/200/2 | 2 | 200 | 40 | 1,7 | 250 | 62,5 | 2,6 | 300 | 90 | 3,7 |
| LD 220/400/2 | 2 | 400 | 160 | 4,4 | 500 | 250 | 6,9 | 600 | 360 | 10 |
| LD 220/700/2 | 2 | 700 | 490 | 5,7 | 850 | 722,5 | 8,4 | 1000 | 1000 | 11,6 |
| LD 220/200/4 | 4 | 200 | 80 | 2,5 | 250 | 125 | 3,9 | 300 | 180 | 5,6 |
| LD 220/400/4 | 4 | 400 | 320 | 6,9 | 500 | 500 | 10,8 | 600 | 720 | 15,6 |
| LD 220/700/4 | 4 | 700 | 980 | 8,7 | 850 | 1445 | 12,8 | 1000 | 2000 |
|
| Typ | B [mm] | H [mm] | T [mm] | Kupfer [kg] | Gewicht [g] |
| LD 220/200/0,5 | 250 | 250 | 180 | 11,4 | 16 |
| LD 220/400/0,5 | 350 | 350 | 180 | 20,9 | 29 |
| LD 220/700/0,5 | 400 | 400 | 370 | 74,8 | 86 |
| LD 220/200/1 | 300 | 300 | 220 | 17,6 | 33 |
| LD 220/400/1 | 400 | 400 | 220 | 32,5 | 37 |
| LD 220/700/1 | 400 | 400 | 450 | 116 | 124 |
| LD 220/200/2 | 350 | 350 | 230 | 26,7 | 40 |
| LD 220/400/2 | 400 | 400 | 310 | 51,4 | 87 |
| LD 220/700/2 | 450 | 450 | 490 | 175 | 182 |
| LD 220/200/4 | 400 | 400 | 250 | 40,2 | 54 |
| LD 220/400/4 | 420 | 420 | 400 | 80,3 | 97 |
| LD 220/700/4 | 500 | 500 | 570 | 267 | 301 |
